Стационарные портальные комплексы
E-mail: sale@gidrolast.com
Менеджер по продажам
Технические параметры
Максимальная высота подъема груза12 метров; |
Максимальная грузоподъемностьот 12 тонн до 1000 тонн; |
Скорость подъёма/опускания под нагрузкой2 мм/с; |
Скорость горизонтального перемещения7 мм/с; |
Максимальное удельное давление на подготовленную рабочую площадкудо 5 Н/см2; |
Напряжение380В; |
![](https://ua.gidrolast.com/ru/wp-content/uploads/2016/01/Stationary-rigging-systems5-410x224.jpg)
Описание
Компания Gidrolast предлагает поставку гидравлических портальных кранов грузоподъемностью от 12 т до 500 т для двух-стоечных портальных подъемников и от 24 т до 1000 т для четырех-стоечных подъемников. Такие высокие показатели грузоподъемности порой не доступны для мобильных кранов и других стационарных кранов и подъемников.
Максимальная высота подъема груза – до 12 метров в высоту. Отличительной особенностью данных портальных систем служит большое число креплений для строп, что позволяет перемещать, кантовать и монтировать любое нестандартное(негабаритное) оборудование – от атомных реакторов до подъема контейнеров и цистерн с высокой степенью точности.

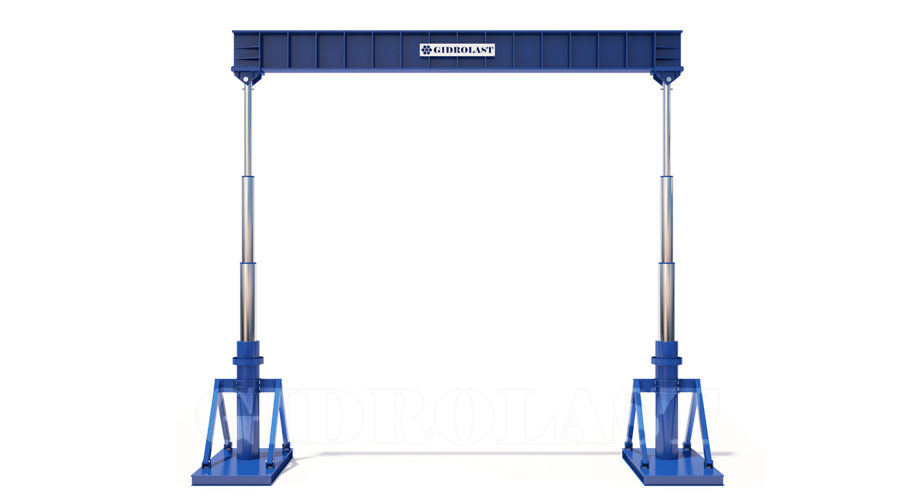

МПК состоит из 2 или 4 гидравлических стоек. Гидравлическая стойка представляет собой телескопический гидравлический цилиндр двустороннего действия, установленный на базовом стационарном силовом корпусе.
Силовой корпус обеспечивает устойчивость гидроцилиндра при подъеме/опускании груза, без рывков и перегрузок. Каждый гидроцилиндр приводится в действие посредством работы гидравлической станции, установленной на каждой стойке, что значительно облегчает работу обслуживавшего персонала при выполнении работ.
Все стойки подключены к пульту управления, с которого происходит управление системой. Портальная система позволяет позиционировать груз в 2-х плоскостях, ширине и высоте.
ВНИМАНИЕ!
Стационарные портальные комплексы подлежат регистрации в территориальных органах Госгортехнадзора для допуска в работу.
Стандартный ряд гидравлических портальных подъемников
Модель | Количество опор | Максимальная грузоподъемность верхней ступени, т | Максимальная грузоподъемность первой ступени, т | Максимальная высота подъема, мм |
CПК.2.20.4880 | 2 | 20 | 40 | 4880 |
CПК.2.25.6250 | 25 | 60 | 6250 | |
CПК.2.50.5775 | 50 | 75 | 5775 | |
CПК.2.50.8230 | 50 | 100 | 8230 | |
CПК.2.100.5775 | 100 | 150 | 5775 | |
CПК.2.100.8230 | 100 | 200 | 8230 | |
CПК.4.40.4880 | 4 | 40 | 80 | 4880 |
CПК.4.50.6250 | 50 | 120 | 6250 | |
CПК.4.100.5775 | 100 | 150 | 5775 | |
CПК.4.100.8230 | 100 | 200 | 8230 | |
CПК.4.200.5775 | 200 | 300 | 5775 | |
CПК.4.200.8230 | 200 | 400 | 8230 |
Таблица распределения грузоподъемности в зависимости от высоты подъема груза
Модель | Диапазон подъема ступени, мм | Максимальная грузоподъемность, т | |||
1 ступень | 2 ступень | 3 ступень | 4 ступень | ||
CПК.2.20.4880 | 1830-3330 | 40 | – | – | – |
3330-4880 | – | 20 | – | – | |
CПК.2.25.6250 | 2270-3330 | 60 | – | – | – |
3330-4440 | – | 50 | – | – | |
4440-5580 | – | – | 40 | – | |
5580-6250 | – | – | – | 25 | |
CПК.2.50.5775 | 2450-4070 | 75 | – | – | – |
4070-5775 | – | 50 | – | – | |
CПК.2.50.8230 | 3020-4800 | 100 | – | – | – |
4800-6580 | – | 75 | – | – | |
6580-8350 | – | – | 50 | – | |
CПК.2.100.5775 | 2450-4070 | 150 | – | – | – |
4070-5775 | – | 100 | – | – | |
CПК.2.100.8230 | 3020-4800 | 200 | – | – | – |
4800-6580 | – | 150 | – | – | |
6580-8350 | – | – | 100 | – | |
CПК.4.40.4880 | 1830-3330 | 80 | – | – | – |
3330-4880 | – | 40 | – | – | |
CПК.4.50.6250 | 2270-3330 | 120 | – | – | – |
3330-4440 | – | 100 | – | – | |
4440-5580 | – | – | 80 | – | |
5580-6250 | – | – | – | 50 | |
CПК.4.100.5775 | 2450-4070 | 150 | – | – | – |
4070-5775 | – | 100 | – | – | |
CПК.4.100.8230 | 3020-4800 | 200 | – | – | – |
4800-6580 | – | 150 | – | – | |
6580-8350 | – | – | 100 | – | |
CПК.4.200.5775 | 2450-4070 | 300 | – | – | – |
4070-5775 | – | 200 | – | – | |
CПК.4.200.8230 | 3020-4800 | 400 | – | – | – |
4800-6580 | – | 300 | – | – | |
6580-8350 | – | – | 200 | – |
Стандартная комплектация
- A. Дистанционный пульт управления — 1 шт.
- B. Телескопическая система состоит из 4-х подъёмников стоек.
- C. Верхняя опорная балка от 6 до 12 метров, количество балок в комплекте поставки — 2 шт.
- D. Блок рельсы поставляются длиной 3 метра, и устанавливаются по обе стороны продольной линии подъема, под каждой стойкой. Блок рельсы соединяются между собой болтовым соединением.
- E. Роликовые блоки поперечного смещения устанавливаются попарно на каждую балку. Опционально могут оснащаться синхронным приводом.
- F. Соединительные кабели и провода — 1 комплект.
- G. Программное обеспечение — 1 комплект.
- H. Клапаны безопасности.
Конкурентные преимущества
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/21.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/31.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/15.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/4.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/51.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/6.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/7.jpg)
![](https://ua.gidrolast.com/ru/wp-content/uploads/2015/10/8.jpg)
Стоимость
![](https://ua.gidrolast.com/ru/wp-content/uploads/2017/03/engi.png)
Для того что бы узнать стоимость стационарного портального комплекса желательно отправить запрос любым удобным для Вас способом с указанием: габаритных размеров груза, весом груза и высоты подъема/опускания. Любые изменения в размерах, как правило не приводят к увеличению стоимости за счет “уникальности Вашей конструкции”, т.к. все подъемники Gidrolast производятся по требованиям Заказчика.
